ERDAS数字摄影测量工作站硬件完美方案（2013版）

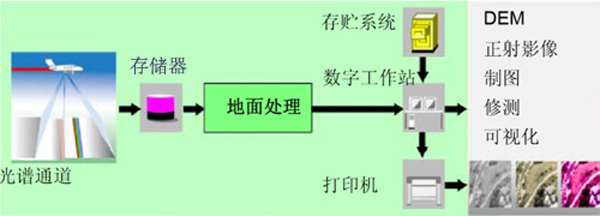

数字摄影测量系统指图形工作站上的数字摄影测量软件，对海量原始航测、卫测影像进行处理、编辑，生成DTM、DOM、DLG、DRG文件。随着数字摄影测量在各个行业深入应用，对航空数字影像的获取时间更加紧迫, 影像更新速度越来越快，数据处理量越来越大。同时 无论是航空数码相机, 还是Lidar系统所附带的小像幅、低空摄影测量的数码相机, 它们的影像地面覆盖范围比传统的航空影像小, 再加之大重叠度摄影, 像对数大大地增加, 对数字摄影测量工作站的处理能力有了更高的要求。
快速处理这些海量航空影像, 从大量影像中获取应用单位所需的基本影像资料是非常重要的，提升办法通常两种方式，一是借助计算硬件技术提升处理速度，一个是更高效的数学模型和算法提升软件效率.
ERDAS数字摄影测量过程对工作站硬件要求

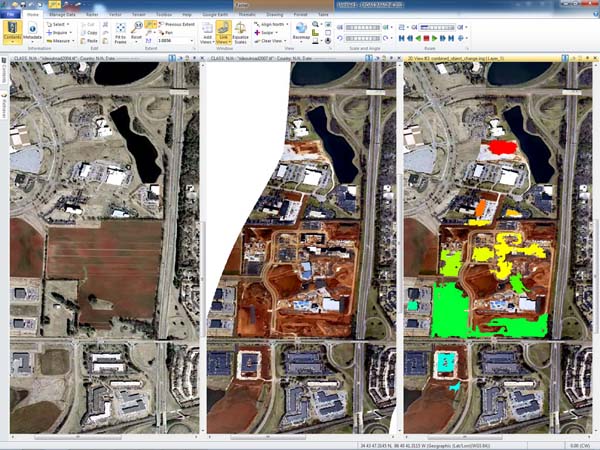

Erdas凭借十几年丰富经验，一方面拥有优秀的影像处理算法，另一方面新版本的Erdas image、LPS能及时充分利用最新工作站硬件技术，让图像处理计算效能发挥到最大化。
1.海量存储与高IO带宽至关重要
海量存储 面对海量影像数据处理，工作站硬盘系统不仅仅对原始数据保存，还有中间数据，以及处理后的数据都要能提供足够存储空间，配置通常在容量4~80TB

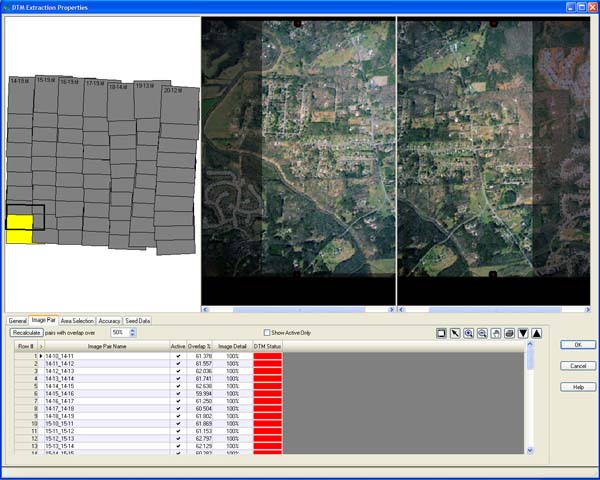

高IO带宽 硬盘读写带宽是整个处理环节中最大瓶颈，和强劲的CPU多处理器计算性能相匹配，满足自动提取程序对数百幅图片的高速读取和中间数据读写的数据处理的要求，保证自动处理瓶颈降到最低限度。
在立体编辑过程，对硬盘读写性能比2D编辑带宽高出一倍的性能要求.
2.多核多处理器为影像自动处理提供强大并行计算能力
典型应用如地理分析时，面对一个图像处理非常大的数据集，他们面临着一个选择：省钱慢慢生成数据产品，要么利用高性能工作站，或购买额外的软件许可数量，增加进程可以同时执行

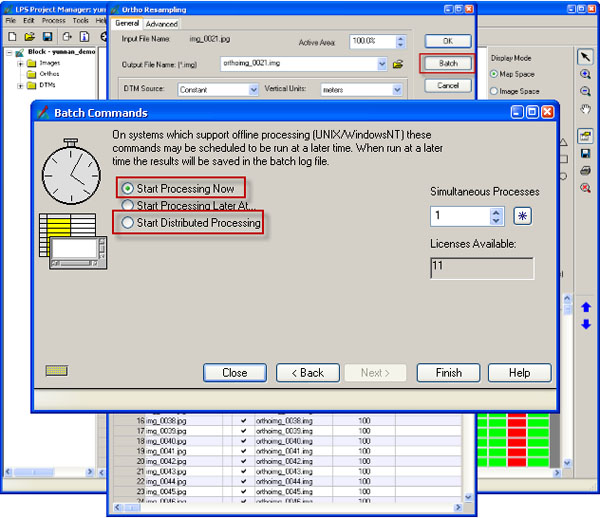

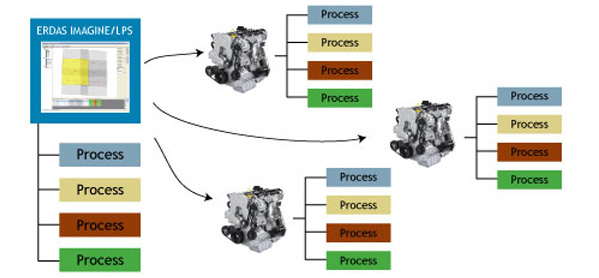

ERDAS Imagine以更少的成本帮助企业从根本上提高加工效率。ERDAS IMAGINE和LPS在资源密集处理过程，支持多处理器多核架构的图形工作站或分布式图形服务器集群的并行计算。
无论是每天或临时的激增需求，ERDAS Imagine和LPS更有效、更加经济、增加吞吐量的理想解决方案.
数据计算并行计算，软件多都支持多核架构，图形工作站性能将最大到80核
3. 实时图像立体显示是必须的
摄影测绘人员创造三维数字高程模型，将软件工具与复杂算法相结合，地理空间分析师可测量地表面、建筑物以及多种自然或人造物体的3D信息，对专业显卡要求支持OpenGL2.1以上，提供更高的像素填充率和显存带宽，支持四缓存架构，更高规格的反锯齿能力，生成完美正射影像图、三维地形地貌模型等，以及立体编辑实时流畅显示过程的重要保证。
#p#page_title#e#
XASUN图形工作站推荐配置
XASUN拥有最先进的工作站硬件架构，满足数字摄影测量对图形图像处理计算应用需求，无论你多大的计算规模、多么复杂图形处理规格，量身定制出具有超一流性能的图形工作站或分布式集群，让你感受到无与伦比的专业性和高性能、高可靠，完美打造数字摄影测量最佳工作站硬件平台。

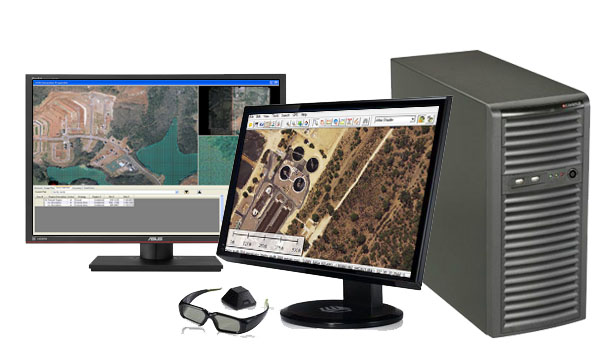

推荐机型1：XASUN T560通用图形工作站
XASUN T560是一款面向中小规模数据处理的图形工作站，在浮点计算性能、图形图像处理、数据存储、读写能力方面，配置先进Xeon E5处理器具有强大的计算性能，整个机器达到静音与零辐射要求。
XASUN T560机器配置特点
|
NO |
类别 |
技术规格 |
|
1 |
CPU |
支持2颗Xeon E5 2600，核数达16核处理器，最大频率3.1Ghz，睿频最高到3.8Ghz |
|
2 |
内存 |
内存容量高达512GB DDR3 1600 Reg ECC，支持8通道 |
|
3 |
图卡 |
支持1块Nvidia Quadro或ATI Firepro图卡，PCIE 16x 3.0 |
|
4 |
硬盘 |
硬盘位4个，存储容量高达12TB，单通道读写带宽1.5GB/s、800MB/s，单通道架构 |
|
5 |
网口 |
标配双千兆，最大8个千兆或2个万兆以太口 |

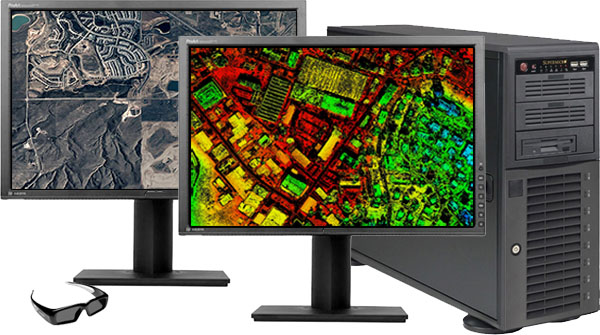

推荐机型2：XASUN EX560超级图形工作站
XASUN EX560是一款面向超大规模数据处理的图形工作站，在浮点计算性能、图形图像处理、海量数据存储、超级读写能力方面，具有超级强大的图形计算性能，此外整个机器达到静音与零辐射要求。
XASUN EX560机器配置特点
|
NO |
类别 |
技术规格 |
|
1 |
CPU |
支持2颗Xeon E5 2600，核数达16核处理器，最大频率3.1Ghz，睿频最高到3.8Ghz |
|
2 |
内存 |
内存容量高达512GB DDR3 1600 Reg ECC，支持8通道 |
|
3 |
图卡 |
支持2块Nvidia Quadro或ATI Firepro图卡，PCIE 16x 3.0 |
|
4 |
硬盘 |
硬盘存储容量高达28TB，单通道读写带宽6.8GB/s、4.4GB/s，支持双通道架构 |
|
5 |
网口 |
标配双千兆，最大8个千兆或2个万兆以太口 |

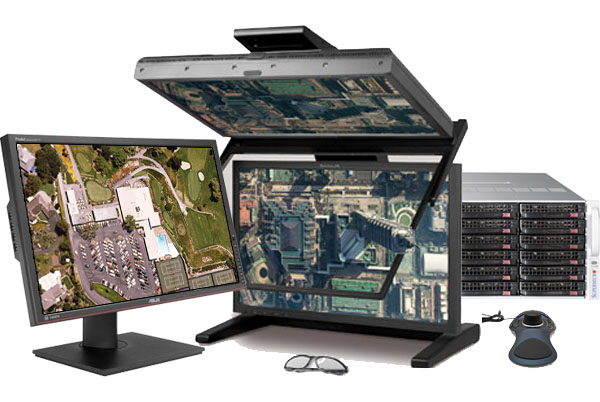

推荐机型3：XASUN EX580/EX780超级图形工作站
XASUN EX580/EX780是一款定位于海量图形数据处理的图形工作站，在浮点计算性能、图形图像处理、海量数据存储、超级读写能力方面，具有其他品牌无法企及的卓越超级计算性能。
XASUN EX580机器配置特点
|
NO |
类别 |
技术规格 |
|
1 |
CPU |
支持4颗Xeon E5 4600，核数达32核处理器，最大频率2.7Ghz，睿频最高到3.3Ghz |
|
2 |
内存 |
内存容量高达1TB DDR3 1600 Reg ECC，支持8通道 |
|
3 |
图卡 |
支持1块Nvidia Quadro或ATI Firepro图卡，PCIE 16x 3.0 |
|
4 |
硬盘 |
硬盘位24个，存储容量高达84TB，单通道读写带宽3.5GB/s、2GB/s，支持三通道架构 |
|
5 |
网口 |
标配双千兆，最大8个千兆或2个万兆以太口 |
XASUN EX780机器配置特点
|
NO |
类别 |
技术规格 |
|
1 |
CPU |
支持8颗Xeon E7 8800，核数达80核处理器，最大频率2.4Ghz，睿频最高到2.8Ghz |
|
2 |
内存 |
内存容量高达2TB DDR3 1333 Reg ECC，支持32通道 |
|
3 |
图卡 |
支持4块Nvidia Quadro或ATI Firepro图卡，PCIE 16x 2.0 |
|
4 |
硬盘 |
硬盘位24个，存储容量高达24TB，单通道读写带宽3.5GB/s、2GB/s，支持三通道架构 |
|
5 |
网口 |
标配双千兆，最大8个千兆或2个万兆以太口 |
#p#page_title#e#
基于航测遥感图像处理应用XASUN工作站硬件方案
（1） 中小规模的数字摄影测量工作站配置方案
定位：原始影像资料数据量小于1TB
参考配置：
|
类别 |
方案1 |
方案2 |
|
产品型号 |
XASUN T320 13508-S11T4ARC |
XASUN T560 23324-S11T4BRC |
|
CPU |
4核 |
8核 |
|
|
Xeon E3 1275 (3.5Ghz) |
2*Xeon E5 2643 (3.3Ghz) |
|
内存 |
8GB |
24G |
|
显卡 |
QK4000 |
QK4000 |
|
系统盘 |
120GB |
120GB |
|
数据盘 |
3TB超级盘 (4*1TB+RAID5) |
6TB超级盘 (4*2TB+RAID5) |
|
平台 |
XASUN S200S105P9S |
XASUN S600S105P9S |
|
电源 |
900w |
900w |
|
2D显示器 |
24”图显（1920*1080，IPS液晶板，178可视角，可升降转向） |
|
|
3D显示器 |
27“快闪显示（1920*1080，144Hz，可升降转向） |
|
|
3D眼镜 |
3D眼镜（快闪） |
|
|
3D鼠标 |
3Dconnexion Space Eplorer |
|
|
技术规格 |
|
|
|
CPU |
1120亿次/秒 |
2112亿次/秒 |
|
内存带宽 |
21.32GB/s |
85.28GB/s |
|
显卡 |
|
|
|
像素填充率 |
19.2GTs |
19.2GTs |
|
显存带宽 |
134.4GB/s |
134.4GB/s |
|
立体功能 |
4缓冲架构 |
4缓冲架构 |
|
硬盘读 |
1.5GB/s |
1.5GB/s |
|
硬盘写 |
800MB/s |
800MB/s |
|
2D显示器 |
|
|
|
色彩 |
16.7M |
16.7M |
|
亮度 |
300cd/m2 |
300cd/m2 |
|
响应时间 |
6ms |
6ms |
|
3D显示器 |
|
|
|
色彩 |
16.7M |
16.7M |
|
亮度 |
300cd/m2 |
300cd/m2 |
|
响应时间 |
2ms |
2ms |
|
报价 |
¥58,800 |
¥85,000 |
（2）中大规模的数字摄影测量工作站配置方案
定位：原始影像资料数据量小于10TB
参考配置：
|
类别 |
方案3 |
方案4 |
|
产品型号 |
XASUN EX560 22948-S12T8BRC |
XASUN EX560 23396-S12T8DRD |
|
CPU |
12核 |
16核 |
|
|
2*Xeon E5 2667 (2.9Ghz) |
2*Xeon E5 2687 (3.1Ghz) |
|
内存 |
48GB |
96GB |
|
显卡 |
QK4000 |
QK5000 |
|
系统盘 |
240GB |
240GB |
|
数据盘 |
14TB超级盘 (8*2TB+RAID5) |
28TB超级盘 (8*4TB+RAID5) |
|
平台 |
XASUN S600S107PBS |
XASUN S600S107PBS |
|
电源 |
1200W |
1200W |
|
2D显示器 |
24”图显（1920*1080，IPS液晶板，178可视角，可升降转向） |
|
|
3D显示器 |
27“快闪显示（1920*1080，144Hz，可升降转向） |
|
|
3D眼镜 |
3D眼镜（快闪） |
|
|
3D鼠标 |
3Dconnexion Space Eplorer |
|
|
技术规格 |
|
|
|
CPU |
2784亿次/秒 |
3968亿次/秒 |
|
内存带宽 |
102.40GB/s |
102.40GB/s |
|
显卡 |
|
|
|
像素填充率 |
19.2GTs |
22.59GTs |
|
显存带宽 |
134.4GB/s |
172.8GB/s |
|
立体功能 |
4缓冲架构 |
4缓冲架构 |
|
硬盘读 |
3.5GB/s |
3.5GB/s |
|
硬盘写 |
2.2GB/s |
2.2GB/s |
|
2D显示器 |
|
|
|
色彩 |
16.7M |
16.7M |
|
亮度 |
300cd/m2 |
300cd/m2 |
|
响应时间 |
6ms |
6ms |
|
3D显示器 |
|
|
|
色彩 |
16.7M |
16.7M |
|
亮度 |
300cd/m2 |
300cd/m2 |
|
响应时间 |
2ms |
2ms |
|
报价 |
¥116,000 |
¥158,000 |
（3）超大规模的数字摄影测量工作站配置方案
定位：原始影像资料数据量在50TB左右
参考配置：
|
类别 |
方案5 |
方案6 |
方案7 |
|
|
产品型号 |
XASUN EX580 429128-S15A24BR3D |
XASUN EX580 427256-S15A24CR3D |
XASUN EX780 824512-S15A16AR2E |
|
|
CPU |
24核 |
32核 |
80核 |
|
|
|
4*Xeon E5 4617 (2.9Ghz) |
4*Xeon E5 4650 (2.7Ghz) |
8*Xeon E7 8870（2.4GHz） |
|
|
内存 |
128GB |
256GB |
512GB |
|
|
显卡 |
QK5000 |
QK5000 |
QK6000 |
|
|
系统盘 |
480GB |
480GB |
480GB |
|
|
数据盘 |
42TB超级盘 (24*2TB+RAID5) |
63TB超级盘 (24*3TB+RAID5) |
16TB超级盘（16*1TB+RAID5） |
|
|
平台 |
XASUN S600PT02RD |
XASUN S600PT02RD |
XASUN S758PT01RE |
|
|
电源 |
1620w冗余 |
1620w冗余 |
2800W冗余 |
|
|
2D显示器 |
24”图显（1920*1080，IPS液晶板，178可视角，可升降转向） |
|||
|
3D显示器 |
27“快闪显示（1920*1080，144Hz，可升降转向） |
|||
|
3D眼镜 |
3D眼镜（快闪） |
|
|
|
|
3D鼠标 |
3Dconnexion Space Eplorer |
|
||
|
技术规格 |
|
|
|
|
|
CPU |
5568亿次/秒 |
6912亿次/秒 |
7680亿次/秒 |
|
|
内存带宽 |
170.56GB/s |
170.56GB/s |
204.80GB/s |
|
|
显卡 |
|
|
|
|
|
像素填充率 |
22.59GTs |
22.59GTs |
28.24GTs |
|
|
显存带宽 |
172.8GB/s |
172.8GB/s |
216GB/s |
|
|
立体功能 |
4缓冲架构 |
4缓冲架构 |
4缓冲架构 |
|
|
硬盘读 |
3*3.5GB/s |
3*3.5GB/s |
2*3.5GB/s |
|
|
硬盘写 |
3*2.2GB/s |
3*2.2GB/s |
2*2.2GB/s |
|
|
2D显示器 |
|
|
|
|
|
色彩 |
16.7M |
16.7M |
16.7M |
|
|
亮度 |
300cd/m2 |
300cd/m2 |
300cd/m2 |
|
|
响应时间 |
6ms |
6ms |
6ms |
|
|
3D显示器 |
|
|
|
|
|
色彩 |
2.3M |
2.3M |
2.3M |
|
|
亮度 |
240cd/m2(眼镜) |
240cd/m2(眼镜) |
240cd/m2(眼镜) |
|
|
响应时间 |
12ms |
12ms |
12ms |
|
|
报价 |
¥286,000 |
¥395,000 |
¥599,000 |
|
