BIM建筑设计中心的---图形工作站、存储服务器全集
XASUN定制工作站、服务器通过对行业应用软件分析和设计特点，借助最新IT技术打造可靠性高、性能优异、价格低廉的、为设计者的应用量身定制的高效的图形工作站和存储服务器。
本方案针通过对BIM行业的建筑CAD、景观设计、模型文件存储共享等大量应用研究,配置出实用性强、高性价比、高可靠性的XASUN图形工作站、存储服务器方案。
本方案配备最新intel Xeon E3、E5系列处理器、Nvidia GTX600系列显卡，更新日期2013年1月26日
一．工作站、服务器合理定制---发挥BIM效能的最佳利器
BIM是建筑信息模型的简称，越来越多的设计机构在以惊人的数字从CAD向BIM转变，就像CAD当初从手绘图纸的一个巨大跨越一样，BIM将是从CAD的一个巨大跨越。在建筑设计行业，没有BIM，企业的竞争力和技术优势将会被大大削弱，但BIM的应用整个过程，处处都有图形工作站高科技的身影。

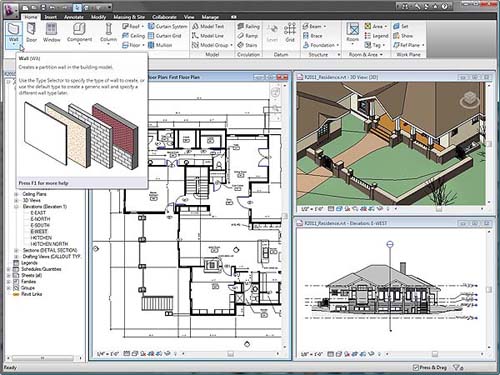

在实际应用中，室内设计师、景观建筑师，以及家具设计师们，经常抱怨建造模型过程中, Revit运行相当吃力，碰到运行大体量的集成模型，问题更严重。一方面IT技术突飞猛进，高性能图形工作站、服务器不断推陈出新, 另一方面客户使用的计算机效率低下、性能不高, 很大一部分原因，应用软件与运行的图形工作站硬件的极不匹配。
客户需要一种能高效运行BIM的应用软件的图形工作站，当然这个要通过硬件专家或经验丰富的技术工程师在了解行业软件和计算应用特点,给出合理工作站配置方案, 让工作站性能高效率的发挥出来, 使之不再成为建筑设计软件运行的瓶颈和技术上的短板，让购买的设备尽量能够更长久发挥效能, 避免IT升级换代造成的过早淘汰浪费。
为此工作站专家需要深入分析BIM的行业应用和特点，找出软件的特性，提供有效的硬件配置,达到完美高效运行Revit设计软件理想目标
二 BIM行业建筑应用与图形工作站解决方案
BIM在各种建筑景观模型创作设计过程中,模型的创建、复制、缩放、移位、旋转以及渲染、保存, 无不体现工作站对正在编辑的建筑模型进行各种操作,只有摸清图形工作站操作过程中CPU浮点运算、GPU图形处理、 硬盘读写性能,以及通过网络的存储服务器的容量以及硬盘和网口的IO数据传输，并通过每一个方面的表现，才能了解整机机器的性能和瓶颈。
2.1 Rebit软件处理过程与工作站硬件要求
BIM信息系统随着应用的深入,对精度和复杂度越来越大, 建筑模型文件容量从10MB~2GB. 首选工作站的内存和CPU是第一要素, 其次是GPU图形性能,还有操作过程中,不被看到的对整个软件性能有很大影响的虚拟内存,以及硬盘IO速度。
2.1.1 模型文件的调入内存和保存到硬盘过程
模型文件打开过程从硬盘读取,然后通过CPU把模型文件数据解压方式把三维图形文件数据放到内存中供编辑, 这个过程中:
Ø 多核CPU往往只有一个核在承担解压缩的工作(读取)和压缩格式数据写到到硬盘里(保存)
Ø 建筑模型从硬盘里读取到内存,如果内存太小，建筑模型部分数据只能在虚拟内存，编辑过程迟钝甚至无法编辑,通常模型文件的占用内存大小是模型文件的20倍.
2.1.2 建筑模型编辑过程
模型文件读取到内存后,就是设计者对模型文件的编辑---人机互动过程, 不断的对模型修改和移动、变换等操作以及通过显示器即时显现出最新模型样式, 图形处理器(GPU)承担设计者对模型文件的操作后结果的每一个过程的显示, 这体现了GPU对图形数据与图形显示的直感的图形显示速度(涉及GPU性能和模型容量大小的支持), 这个过程中:
Ø CPU交互设计过程中的承担更多关联运算,另外在模型的三维图像生成需要渲染,REVIT支持多CPU多核架构的计算渲染,所以随着模型的复杂度,对CPU的频率要求越高、核数越多越好. CPU推荐以intel的服务器规格为主，主流规格有4核Xeon E3、4核/6核Xeon 5600系列，这些产品代表当今最先进的CPU处理器架构。 CPU和内存关系,通常是1:4
Ø GPU 从软件厂家推荐资料表明,图卡要求支持Direct 9.0以上, 由于专业图卡都是以OpenGL为主, REVIT软件支持明显是基于windows环境的游戏卡为主, Nvidia是目前市场占有率最高的,其次是ATI,我们以Nvidia Geforce游戏卡为主,如果客户考虑ATI只要对应Geforce档次的进行调整就可以，NV Geforce目前最新采用Fermi架构GTX规格，GTX550、GTX560、GTX580、GTX590
Ø 硬盘 硬盘的重要性经常被客户忽视，大多数使用者认为硬盘就是用于数据存储而以，这里我们不完全苟同，很多用于处理复杂模型的高端图形工作站，在编辑过程移动、缩放非常迟钝，重要原因是虚拟内存在数据编辑过程，数据交换明显太慢迟滞，严重影响正常的编辑操作，所以我们要充分了解硬盘的读写性能，这对高端应用非常重要。
如果是非常大的复杂模型,由于数据量大,从硬盘读取和虚拟内存的数据交换时间长短显得非常重要,推荐考虑阵列方式提升,虽然ssd性能目前很强,但一个专业工作站,硬盘必须是企业级(服务器级),SSD目前只有intel有SSD企业级规格,X25-E 64MB,价格太高,读写性能还停留在270、250MB/s，容量又太小，性能还满足不了要求。笔记本级SSD寿命太短，通常企业级是笔记本级的10倍以上，目前硬盘8块SAS 15K+最新SAS2-RAID，RAID5下读写性能1400、900MB/s，如果内存足够大，可以通过虚拟硬盘的方式，把虚拟内存设置到虚拟硬盘上，性能提升非常大，当然具体还要看软件是否支持
Ø 显示方案模型越来越大，设计过程图形显示分辨率越高越好，单个显示通常分辨率是1920*1080，专业图显2560*1600，通过多屏拼接2X1，3X1，2X2…,提供更高的显示方式，当然这里面分辨率高了，GPU处理数据项也自然就大连，要求也就更好了
2.1.3 建筑模型分类与工作站配置
由于不同大小模型文件, 对图形工作站的性能要求有很大的不同, 为此, 根据对模型大小规模进行分类, 不同类型的容量和计算性能和其他方面的要求
模型规模与工作站配置归类表
|
图形文件分类 |
模型文件 |
工作站配置推荐 |
||||
|
内存容量 |
CPU |
硬盘 |
显卡 |
显示方案 |
||
|
小模型 |
<64MB |
4G |
双核2.5G |
7.2K SATA |
GTX470 |
单显 |
|
中等模型 |
64MB~384MB |
8GB |
四核Xeon3.3G |
10K SATA |
GTX560 |
支持多屏 |
|
|
|
|
||||
|
大模型 |
384MB~768MB |
16GB |
8核Xeon 2.53G |
SAS 15K |
GTX580 |
支持多屏 |
|
|
|
Q4000 |
||||
|
超大模型 |
768MB~2GB |
24GB ~48GB |
12核Xeon 2.66G |
8*300G+RAID |
GTX590 |
支持多屏 |
|
|
|
|
Q6000 |
|||
2.2 基于BIM应用的图形工作站配置方案

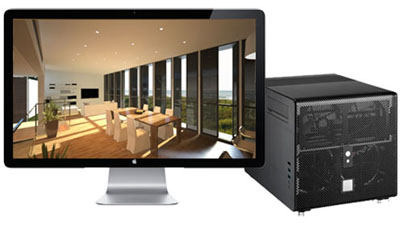

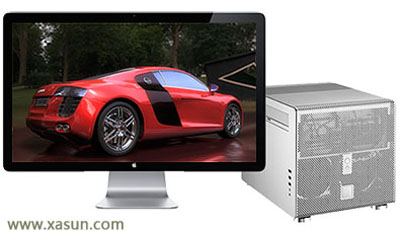

方案1 小规模建筑模型设计工作站方案(入门级)
定位: 满足图形文件模型小于64MB的应用
工作站档次: 入门级图形工作站
推荐型号: XASUN T320 13304-T1AG65
参考配置
|
主要配置 |
4核Xeon E3 1230v2/4GB/GTX650Ti/1TB SATA |
|
|
硬件配置明细 |
|
|
|
配件 |
品牌和型号 |
数量 |
|
CPU |
4核Xeon E3 1230v2 (3.3G/8MB/5GTs) |
1 |
|
芯片组 |
intel C216 Chips |
1 |
|
内存 |
4G DDR3 1600 ECC |
1 |
|
显卡 |
Nvidia GTX650Ti 1GB GDDR5 |
1 |
|
硬盘 |
1TB SATA企业级 |
1 |
|
光驱 |
DVD刻录机 |
1 |
|
网卡 |
千兆以太端口 |
2 |
|
工作站平台 |
XASUN S200C105P7S （700W EPS） |
1 |
|
显示器 |
可选 |
|
|
噪音控制系统 |
静音级(全速计算45分贝以内) |
|
|
硬件性能指标 |
||
|
CPU |
运算速度每秒1056亿次 |
|
|
GPU |
像素填充率:22.80GB/s,显存带宽98.4GB/s |
|
|
|
192个流处理器，1GB GDDR5显存 |
|
|
硬盘 |
IO读写带宽100/90MB/S |
|
|
网络端口 |
通过汇聚功能，实现2Gbps |
|
|
硬件升级能力 |
|
|
|
CPU |
最高支持Xeon E3-1290（3.6GB） |
|
|
显卡 |
支持单GPU的Nvidia或ATI全系列 |
|
|
内存槽 |
最大到32GB DDR3 1333 ECC |
|
|
硬盘位 |
可通过高性能SSD，大幅提升读写速度 |
|
|
PCI扩展 |
2*PCIe 3.0 x8,1*PCIe x4,1*PCI |
|
|
操作系统 |
|
|
|
支持Windows Server 2003、2008 |
||
|
支持Windows XP、Vista、7 |
||
|
支持Redhat、Suse Linux全系列 |
||
|
应用软件 |
|
|
|
基于windows、linux环境下软件全系列 |
||
|
报价 |
12800元 |
|

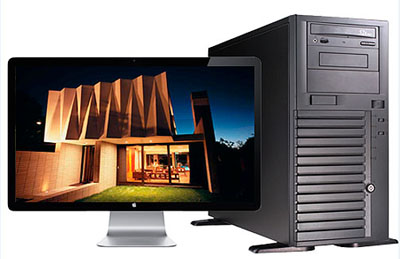

方案2 中等规模建筑模型设计工作站方案(主流配置)
定 位: 满足图形文件模型在64MB~384MG之间的应用
工作站规格: 入门级图形工作站
推荐型号: XASUN T3 13408-S12T1AG66
参考配置
|
主要配置 |
4核Xeon E3 1240v2/8GB/GTX660Ti/120GB SSD/1TB |
|
|
硬件配置明细 |
|
|
|
配件 |
品牌和型号 |
数量 |
|
CPU |
4核Xeon E3 1240v2 (3.4G/8MB/5GTs) |
1 |
|
芯片组 |
intel C216 Chips |
1 |
|
内存 |
4G DDR3 1600 ECC |
2 |
|
显卡 |
Nvidia GTX660Ti 2GB GDDR5 |
1 |
|
硬盘 |
120GB SSD+1TB SATA 企业级10K |
1 |
|
光驱 |
DVD刻录机 |
1 |
|
网卡 |
千兆以太端口 |
2 |
|
工作站平台 |
XASUN S200C105P7S （700W EPS） |
1 |
|
显示器 |
可选 |
|
|
噪音控制系统 |
静音级(全速计算45分贝以内) |
|
|
硬件性能指标 |
||
|
CPU |
运算速度每秒1088亿次 |
|
|
GPU |
像素填充率:27.20GB/s,显存带宽128.26GB/s |
|
|
|
384个流处理器，1GB GDDR5显存 |
|
|
硬盘 |
IO读写带宽140/130MB/S |
|
|
网络端口 |
通过汇聚功能，实现2Gbps |
|
|
硬件升级能力 |
|
|
|
CPU |
最高支持Xeon E3-1290v2（3.7Ghz） |
|
|
显卡 |
支持单GPU的Nvidia或ATI全系列 |
|
|
内存槽 |
最大到32GB DDR3 1333 ECC |
|
|
硬盘位 |
可通过高性能SSD，大幅提升读写速度 |
|
|
PCI扩展 |
2*PCIe 3.0 x8,1*PCIe x4,1*PCI |
|
|
操作系统 |
|
|
|
支持Windows Server 2003、2008 |
||
|
支持Windows XP、Vista、7 |
||
|
支持Redhat、Suse Linux全系列 |
||
|
应用软件 |
|
|
|
基于windows、linux环境下软件全系列 |
||
|
报价 |
17500元 |
|
方案3 大型/复杂建筑模型设计工作站方案
定位: 满足图形文件模型在384MB~768MG之间的应用
工作站档次: 专业级图形工作站
推荐型号: XASUN T560 12616-S12T1AG68
参考配置:
|
主要配置 |
8核Xeon E5 2670/16GB/GTX680/120GB SSD+1TB SATA |
|
|
硬件配置明细 |
|
|
|
配件 |
品牌和型号 |
数量 |
|
CPU |
八核Xeon E5 2670 |
1 |
|
2.6Ghz/20MB/8.0GTs/超线程/Turbo |
||
|
芯片组 |
intel C600+PCH Chips |
|
|
内存 |
8G DDR3 1600 Reg ECC |
2 |
|
显卡 |
Nvidia GTX680 2GB GDDR5 |
1 |
|
硬盘 |
120G 6Gbps SSD |
1 |
|
|
1TB SATA企业级 |
1 |
|
光驱 |
DVD刻录机 |
1 |
|
网卡 |
千兆以太端口 |
2 |
|
工作站平台 |
XASUN S600C105PAS （1000W EPS） |
1 |
|
显示器 |
可选 |
|
|
噪音控制系统 |
静音级(全速计算45分贝以内) |
|
|
硬件性能指标 |
||
|
CPU |
运算速度每秒1664亿次 |
|
|
GPU |
像素填充率:37.06GB/s,显存带宽192.38GB/s |
|
|
|
512个流处理器，1.5GB GDDR5显存 |
|
|
硬盘 |
IO读写带宽200/190MB/S |
|
|
网络端口 |
通过汇聚功能，实现2Gbps |
|
|
硬件升级能力 |
|
|
|
CPU |
最高扩展到2*Xeon X5690（3.46Ghz） |
|
|
显卡 |
支持单GPU的Nvidia或ATI全系列 |
|
|
内存槽 |
最大扩展到48GB DDR3 1333 RECC |
|
|
硬盘位 |
通过4盘位+高速阵列提升性能 |
|
|
PCI扩展 |
3*PCIE 3.0 x16,3*PCIE 3.0 x8 |
|
|
操作系统 |
|
|
|
支持Windows Server 2003、2008 |
||
|
支持Windows XP、Vista、7 |
||
|
支持Redhat、Suse Linux全系列 |
||
|
应用软件 |
|
|
|
基于windows、linux环境下软件全系列 |
||
|
报价 |
32000元 |
|

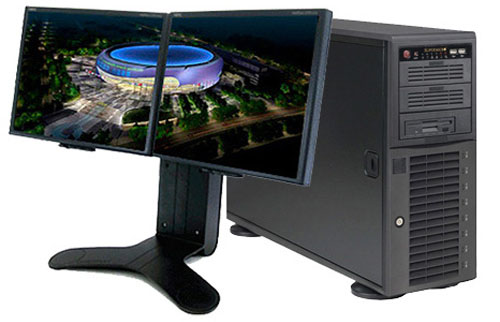

方案4 超大建筑模型设计工作站方案
定 位: 满足图形文件模型在768MB~2GB之间的应用
工作站档次: 超级图形工作站型
推荐型号: XASUN EX560 22632-A8ARG69
参考配置:
|
主要配置 |
16核Xeon E5 2670/32GB/GTX690/8*1TBSAS+RAID |
|
|
硬件配置明细 |
|
|
|
配件 |
品牌和型号 |
数量 |
|
CPU |
八核Xeon E5 2670 |
2 |
|
2.6Ghz/20MB/双8.0GTs/超线程/共计16核 |
||
|
芯片组 |
intel C600+PCH Chips |
|
|
内存 |
8G DDR3 1600 Reg ECC |
4 |
|
显卡 |
Nvidia GTX690 4GB GGGR5 |
1 |
|
超级硬盘 |
1TB 6Gbps SAS |
8 |
|
|
8port SAS2-RAID |
1 |
|
光驱 |
DVD刻录机 |
1 |
|
网卡 |
千兆以太端口 |
2 |
|
工作站平台 |
XASUN S600C107PBS （1200W EPS） |
1 |
|
显示器 |
可选 |
|
|
噪音控制系统 |
静音级(全速计算45分贝以内) |
|
|
硬件性能指标 |
||
|
CPU |
运算速度每秒3328亿次 |
|
|
GPU |
像素填充率:58.27GB/s,显存带宽327.24GB/s |
|
|
|
1024个流处理器，3GB GDDR5显存 |
|
|
硬盘 |
IO读写带宽1500/900MB/S |
|
|
网络端口 |
通过汇聚功能，实现2Gbps |
|
|
硬件升级能力 |
|
|
|
CPU |
最高扩展到2*Xeon E5 2687（3.1Ghz） |
|
|
显卡 |
支持双GPU的Nvidia或ATI全系列 |
|
|
内存槽 |
最大扩展到512GB DDR3 16003 RECC |
|
|
硬盘位 |
通过8盘位+高速阵列提升性能 |
|
|
PCI扩展 |
3*PCIE 3.0 x16，2*PCIE 3.0 x8 |
|
|
操作系统 |
|
|
|
支持Windows Server 2003、2008 |
||
|
支持Windows XP、Vista、7 |
||
|
支持Redhat、Suse Linux全系列 |
||
|
应用软件 |
|
|
|
基于windows、linux环境下软件全系列 |
||
|
报价 |
68000 |
|
三.优秀高效设计团队的基石—服务器解决方案
项目越做越大，资料越用越多，资源存储共享和高效率使用头等重要，一个优秀的设计团队不仅仅拥有众多经验丰富的设计师，还需要一个高效的BIM信息管理系统，最快的时间调用有用的信息资料，在激烈的竞争环境里，为大项目提供最迅速、高效、全面可靠保证。
3.1 BIM信息存储服务器的应用分析

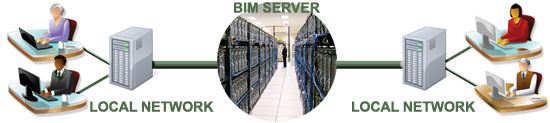

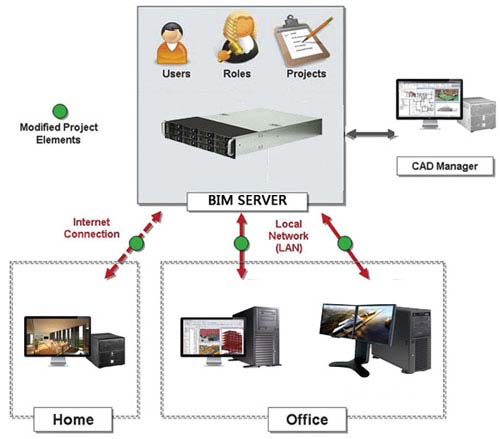

在BIM应用，大量的建筑模型和素材都保存在服务器上，存储服务器除了最基本的高可靠要求外，随着更多设计人员的频繁密集访问，作为数据文件保存的服务器,能够提供很强的数据传输能力，保证所有整个部门或团队的设计师们非常流畅的读取和保存，为此，xasun通过先进IT技术针对BIM应用提出两套高可靠、高性价比的解决方案
很多客户买存储服务器往往只看牌子，认为是大品牌，性能就高，这是典型的外行思维模式，现在服务器硬件架构完全一样，衡量一个网络存储服务器的性能，最重要的是看它的能承受足多少客户的流畅读写，其中最重要的两个技术指标：
1. 存储阵列io读写带宽
2. 存储系统的网口传输带宽
如果这两个指标非常低，服务器的数据读取和传输速度肯定低，使用者感受机器很慢，就非常容易理解了， XASUN量身定制NAS服务器就是针对BIM行业应用的特点量身定制，提供最实用高效可靠的解决方案
3.2 设计者的最默契、得力的助手---XASUN BIM存储服务器

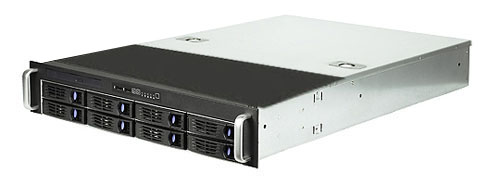

方案1 团队级静音网络存储服务器
|
定位 |
满足30人的设计团队应用 |
|
型号 |
XASUN NAS6 13104-T4Ai |
|
标准配置 |
|
|
存储平台 |
2U机架（6盘位热插拔，400W） |
|
存储容量 |
RAID5下，实际容量约2.7TB（标配:4*1TB SATA） |
|
芯片组 |
intel C202 Chips |
|
CPU |
1颗*四核Xeon E3 1220 (3.1Ghz/8MB L3) |
|
内存 |
1根*4GB DDR3-1333 ECC |
|
光驱 |
DVDRW |
|
网络接口 |
2*Gigabyte以太端口 |
|
性能指标 |
|
|
网口带宽 |
通过汇聚最大2Gbps（理论达250MB/s) |
|
阵列IO带宽 |
RAID5下，200MB/s |
|
CPU性能 |
496亿次/秒 |
|
内存带宽 |
10.66GB/s |
|
存储管理 |
|
|
RAID IOPU |
软RAID，CPU |
|
RAID 缓存 |
无 |
|
RAID级别 |
支持RAID 0、1、5 |
|
管理方式 |
基于Web的GUI，串口CLI |
|
基本功能 |
存储RAID管理，监视工具，系统日志，报错处理 |
|
用户管理 |
空间划分、分配 |
|
扩展能力 |
|
|
阵列容量 |
最高达12TB |
|
CPU |
支持1颗，Xeon E3系列 |
|
内存规格 |
双通道，4*DIMM ，最大容量32GB DDR3-1333 ECC |
|
磁盘数目 |
6个热插拔，单盘最大2TB，SATA接口 |
|
网络端口 |
最大总共支持8口以太口 |
|
阵列 |
支持硬阵列卡，PCIe X4 2.0接口，6口 |
|
操作系统 |
支持Windows，Linux 32位/64位 |
|
报价 |
¥16,900 |

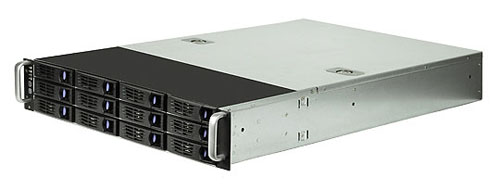

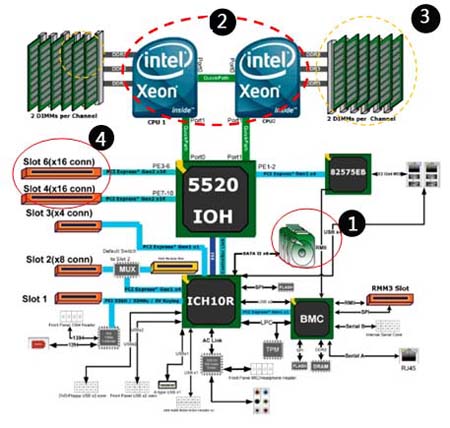

方案2 部门级静音网络存储服务器
|
定位 |
满足100人的部门级单位应用 |
|
型号 |
XASUN NAS12 22408-T8Ari |
|
标准配置 |
|
|
存储平台 |
2U机架（12盘位热插拔，500W） |
|
存储容量 |
RAID5下，实际容量约6.3TB（标配:8*1TB SATA） |
|
芯片组 |
intel S5500 Chips |
|
CPU |
2颗*四核Xeon E5620 (2.4Ghz/12MB L3) |
|
内存 |
2根*4GB DDR3-1333 ECC |
|
光驱 |
DVDRW |
|
网络接口 |
4*Gigabyte以太端口 |
|
性能指标 |
|
|
网口带宽 |
通过汇聚最大4Gbps（理论达500MB/s) |
|
阵列IO带宽 |
RAID5下，500MB/s |
|
CPU性能 |
768亿次/秒 |
|
内存带宽 |
21.32GB/s |
|
存储管理 |
|
|
RAID IOPU |
硬RAID |
|
RAID 缓存 |
512MB |
|
RAID级别 |
支持RAID 0、1、5、6、50、60 |
|
管理方式 |
基于Web的GUI，串口CLI |
|
基本功能 |
存储RAID管理，存储虚拟化，网络虚拟化，监视工具，系统日志，报错处理 |
|
用户管理 |
空间划分、分配 |
|
扩展能力 |
|
|
阵列容量 |
最高达24TB |
|
CPU |
支持2颗，Xeon 5600系列 |
|
内存规格 |
4通道，6*DIMM ，最大容量48GB DDR3-1333 ECC |
|
磁盘数目 |
8个热插拔，单盘最大：2TB，SATA/SAS接口 |
|
网络端口 |
最大总共支持8口以太口 |
|
阵列 |
支持硬阵列卡，PCIe X8 2.0接口,12口 |
|
操作系统 |
支持Windows，Linux 32位/64位 |
|
报价 |
¥32,000 |
XASUN图形工作站、服务器产品具有特点
1. 实用性极强---IT淘汰快的今天，唯一做到高性能、高可用、高可靠完美结合
2. 全部达到静音级别----更适合静谧的创作环境
3. 无忧的all-in-one式售后体系---突破传统售后服务范畴, 市场唯一敢承诺对出现软硬问题提供全面支持服务
