电力行业图形工作站应用完美配置方案2013
电力系统是一个非常庞大、复杂的行业，它涉及到发电、输电、变电、配电、用电、调度等方面，西安太阳机电工程有限公司专注于图形工作站应用，对电力行业主要应用进行分析归纳，结合当今最新工作站计算架构，给出其应用最新硬件配置方案，下面是本方案主要内容
(二) 电力仿真计算工作站解决方案
2.4 电力电磁场仿真计算硬件配置推荐
2.5 电力结构仿真计算硬件配置推荐
(三).电力行业大屏幕监控计算机解决方案
#p#page_title#e#

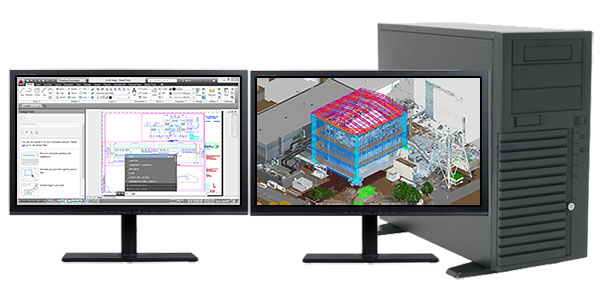

一.电力设计工作站应用解决方案
这类应用主要涉及到电力系统、电力工程、电力设备等设计方面
常见软件：AutoCAD Electrical、Microstation V8、PDMS、PKPM、Protel、Aveva E3D等
软件对硬件设备要求：对单核、高频CPU高、硬盘高io、图卡图形处理性能高
推荐机型：XASUN T330、H330、T570
主要操作系统：window，linux
最新硬件配置推荐
|
类别 |
精准设计型 |
高速设计型 |
全能设计型 |
|
产品型号 |
XASUN T330 13308-S11T1AA |
XASUN T330 13516-S12T1SB |
XASUN T570 22616-S11T1AC |
|
CPU |
Xeon E3 1220v3 |
Xeon E3 1270v3 |
2*Xeon E5 2630v2 (12核2.6Ghz) |
|
(4核3.1Gz) |
(4核3.5Ghz) |
||
|
内存 |
8GB DDR3 RECC |
16GB DDR3 1600 RECC |
16GB DDR3 1600 RECC |
|
显卡 |
Quadro K600 |
Quadro K2000 |
Quadro K4000 |
|
系统盘 |
128GB SSD企业级 |
128GB SSD企业级 |
128GB SSD企业级 |
|
数据盘 |
1TB SATA企业级 |
1TB SATA 企业级 |
1TB SATA企业级 |
|
平台 |
XASUN S126PT01P7S |
XASUN S126PT01P7S |
XASUN M126PT01P9S |
|
电源 |
750w |
750w |
750w |
|
显示器 |
双24”图显 |
双24”图显 |
双24”图显 |
|
技术规格 |
|
||
|
CPU |
1056亿次/秒 |
1120亿次/秒 |
2496亿次/秒 |
|
内存带宽 |
12.8GB/s |
25GB/s |
50GB/s |
|
显卡 |
|
|
|
|
像素填充率 |
14GTs |
15GTs |
19GTs |
|
显存带宽 |
28GB/s |
64GB/s |
134GB/s |
|
流处理器 |
192个 |
384个 |
768个 |
|
系统盘读 |
550MB/s |
550MB/s |
550MB/s |
|
数据盘写 |
500MB/s |
500MB/s |
500MB/s |
|
显示器 |
|
|
|
|
分辨率 |
双1920*1080 |
双1920*1080 |
双1920*1080 |
|
色彩 |
16.7M |
10亿 |
16.7M |
|
亮度 |
300cd/m2 |
300cd/m2 |
300cd/m2 |
|
响应时间 |
6ms |
6ms |
6ms |
|
报价 |
¥19,800 |
¥24,800 |
¥39,990 |
#p#page_title#e#
二．电力仿真计算工作站应用方案
电力仿真计算应用范围非常广，本方案提供5个方面硬件配置：

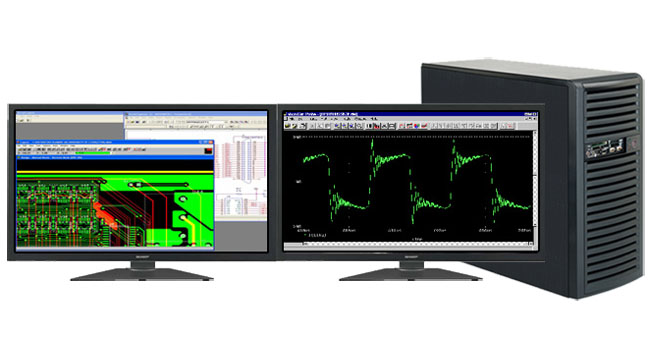

2.1 电力电子仿真计算工作站配置
这类应用主要涉及到电力电子电路、电力电气工程等方面仿真计算
常见软件：PSpice、Analogy Saber、PLECS等
软件对硬件设备要求：对单核、高频CPU、硬盘高io
推荐机型：XASUN T330、H330、T570
主要操作系统：window，linux

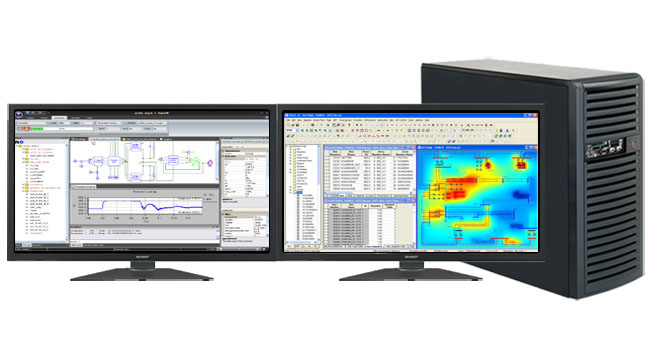

2.2 电力系统仿真计算工作站配置
这类应用主要涉及到电力系统过电压计算、潮流计算、暂态计算……
常见软件：电科院PSASP、Siemens PSS/E、ETAP、EMTP-RV、RSCAD、PSCAD等
软件对硬件设备要求：对单核、高频CPU、硬盘高io
推荐机型：XASUN T330、H330、T570
主要操作系统：window，linux
最新硬件配置推荐
|
类别 |
精准仿真计算型 |
高速仿真计算型 |
极速仿真计算型 |
|
产品型号 |
XASUN T330 13408-S11T1AA |
XASUN T330 13516-S12T1AA |
XASUN H330 14232-S15T1AA |
|
CPU |
Xeon E3 1240v3 |
Xeon E3 1270v3 |
I7 4770K (4核4.2Ghz) |
|
(4核3.4Gz) |
(4核3.5Ghz) |
||
|
内存 |
8GB DDR3 RECC |
16GB DDR3 1600 RECC |
32GB DDR3 2400 |
|
显卡 |
Quadro K600 |
Quadro K600 |
Quadro K600 |
|
系统盘 |
128GB SSD企业级 |
256GB SSD企业级 |
512GB SSD企业级 |
|
数据盘 |
1TB SATA企业级 |
1TB SATA 企业级 |
1TB SATA企业级 |
|
平台 |
XASUN S126PT01P7S |
XASUN S126PT01P7S |
XASUN M126PT01P9S |
|
电源 |
750w |
750w |
750w |
|
显示器 |
双24”图显 |
双24”图显 |
双24”图显 |
|
技术规格 |
|
||
|
CPU |
1088亿次/秒 |
1120亿次/秒 |
1344亿次/秒 |
|
内存带宽 |
12.8GB/s |
25GB/s |
38GB/s |
|
显卡 |
|
|
|
|
像素填充率 |
14GTs |
15GTs |
19GTs |
|
显存带宽 |
28GB/s |
64GB/s |
134GB/s |
|
流处理器 |
192个 |
384个 |
768个 |
|
系统盘读 |
550MB/s |
550MB/s |
550MB/s |
|
数据盘写 |
500MB/s |
500MB/s |
500MB/s |
|
显示器 |
|
|
|
|
分辨率 |
双1920*1080 |
双1920*1080 |
双1920*1080 |
|
色彩 |
16.7M |
10亿 |
16.7M |
|
亮度 |
300cd/m2 |
300cd/m2 |
300cd/m2 |
|
响应时间 |
6ms |
6ms |
6ms |
|
报价 |
¥20,500 |
¥24,800 |
¥29,800 |
#p#page_title#e#

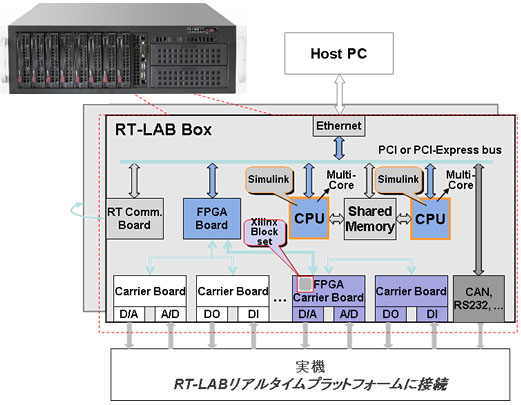

2.3 电力系统实时仿真计算工作站配置
这类应用主要涉及到电力系统实时仿真、控制、测试以及其它相关领域
典型软件：Opal RT-LAB
软件对硬件设备要求：对多核、高频CPU、大内存、高IOPS、超低延迟硬盘（微秒级响应）
推荐机型：
（1） XASUN H570---具有超频能力的20核工作站
（2） XASUN HX570---提供20核CPU+10个pcie 8x 3.0扩展接口
（3） XASUN EX580pro---提供32核超级计算架构
运行实时操作系统：QNX,、RedHawk Linux,或 Windows（为了软件的实时性）
注意：除了高速低延迟计算机外，FPGA卡数据处理要求非常快，IO卡要求在10微秒内完成
最新硬件配置推荐
|
类别 |
实时仿真I型 |
实时仿真II型 |
实时仿真III型 |
|
产品型号 |
XASUN H570 23564-S15P4i |
XASUN HX570 23064-S15P8i |
XASUN EX580pro 427128-S15PAi |
|
CPU |
2*Xeon E5 2687wv2 |
2*Xeon E5 2690v2 |
4*Xeon E5 4650 (32核2.6Ghz20MB) |
|
(16核3.4Gz，20MB) |
(20核3Ghz,25MB) |
||
|
内存 |
64GB DDR3 1866 RECC |
64GB DDR3 1866 RECC |
128GB DDR3 1600 RECC |
|
显卡 |
集成 |
集成 |
集成 |
|
系统盘 |
512GB SSD企业级 |
512GB SSD企业级 |
512GB SSD企业级 |
|
闪电盘 |
400GB PCIE-SSD企业级 |
800GB PCIE-SSD企业级 |
1.2TB PCIE-SSD企业级 |
|
平台 |
XASUN S228PT01PBS |
XASUN S226PT01P7S |
XASUN S4424PT02PD |
|
电源 |
1200w |
1200w |
1620w |
|
显示器 |
无 |
无 |
无 |
|
扩展接口 |
2*PCIE 16x 3.0 4*PCIE 8x 3.0 |
10*PCIE 8x 3.0 |
8*PCIE 16x 3.0 |
|
技术规格 |
|
||
|
CPU |
4352亿次/秒 |
4800亿次/秒 |
6912亿次/秒 |
|
内存带宽 |
117GB/s |
117GB/s |
200GB/s |
|
系统盘读 |
550MB/s |
550MB/s |
550MB/s |
|
数据盘写 |
2GB/s， |
2GB/s， |
2GB/s， |
|
报价 |
¥88,000 |
¥126,000 |
¥248,000 |
#p#page_title#e#
2.4 电力电磁场仿真计算工作站配置
这类应用主要涉及到对象变压器、高压电器、电机、低压电器等电磁热仿真及优化设计
常见软件：Ansoft、Ansys
软件对硬件设备要求：对多核（最高到80核）、高频CPU、大内存、高IO带宽硬盘
推荐机型：XASUN T570、EX570、EX580
最新硬件配置推荐
|
类别 |
通用计算型 |
高性能计算型 |
超级计算型 |
|
产品型号 |
XASUN T570 23464-S12T1AB |
XASUN EX570 230128-S12T8ARC |
XASUN EX580 427256-S15T6BRD |
|
CPU |
2*Xeon E5 2687wv2 |
2*Xeon E5 2690v2 |
4*Xeon E5 4650 (32核2.7Ghz) |
|
(16核3.4Gz，20MB) |
(20核3Ghz,25MB) |
||
|
内存 |
64GB DDR3 1866 RECC |
128GB DDR3 1866 RECC |
256GB DDR3 1600 RECC |
|
显卡 |
Quaro K2000 |
Quadro K4000 |
Quadro K5000 |
|
系统盘 |
256GB SSD企业级 |
256GB SSD企业级 |
512GB SSD企业级 |
|
数据盘 |
1TB SATA企业级 |
7TB超级盘 |
10TB超级盘 |
|
平台 |
XASUN S226PT01P9S |
XASUN S228PT01PBS |
XASUN S416PT01PDS |
|
电源 |
900w |
1200w |
1500w |
|
显示器 |
24”图显 |
24”图显 |
27”图显 |
|
技术规格 |
|
||
|
CPU |
4352亿次/秒 |
4800亿次/秒 |
6912亿次/秒 |
|
内存带宽 |
117GB/s |
117GB/s |
200GB/s |
|
显卡 |
|
|
|
|
像素填充率 |
15GTs |
19GTs |
23GTs |
|
显存带宽 |
64GB/s |
134GB/s |
173GB/s |
|
流处理器 |
384个 |
768个 |
1536个 |
|
系统盘读 |
550MB/s |
550MB/s |
550MB/s |
|
数据盘写 |
500MB/s |
2GB/s |
2GB/s |
|
显示器 |
|
|
|
|
分辨率 |
1920*1080 |
1920*1080 |
2560*1440 |
|
色彩 |
16.7M |
10亿 |
16.7M |
|
亮度 |
300cd/m2 |
300cd/m2 |
300cd/m2 |
|
响应时间 |
6ms |
6ms |
6ms |
|
报价 |
¥75,000 |
¥99,900 |
¥235,000 |
#p#page_title#e#

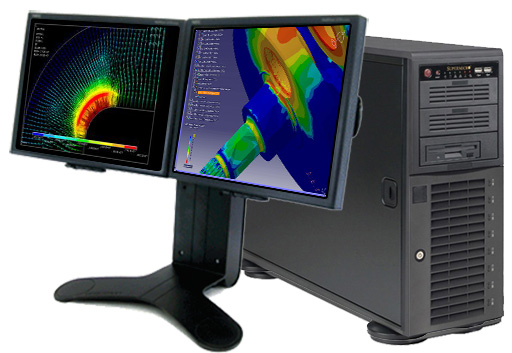

2.5 电力结构仿真计算工作站配置
这类应用主要涉及到对象各类电力设备等结构强度、受力分布、疲劳、分层和裂纹、抗震减震、以及线路多物理场、材料耐压等数值模拟分析及优化设计
常见软件：Ansys、Abaqus、Adina、Lms virtual lab
软件对硬件设备要求：对多核、高频CPU、大内存、高IO带宽硬盘
推荐机型：XASUN T570、EX570
最新硬件配置推荐
|
类别 |
高性能计算I型 |
高性能计算II型 |
高性能计算III型 |
|
产品型号 |
XASUN EX570 23464-S12T8ARB |
XASUN EX570 230128-S15T8BRB |
XASUN EX570 230256-S12P8T8ARD |
|
CPU |
2*Xeon E5 2687wv2 |
2*Xeon E5 2690v2 |
2*Xeon E5 2690v2 (20核3Ghz,25MB) |
|
(16核3.4Gz，20MB) |
(20核3Ghz,25MB) |
||
|
内存 |
64GB DDR3 1866 RECC |
128GB DDR3 1866 RECC |
256GB DDR3 1866 RECC |
|
显卡 |
Quaro K2000 |
Quadro K4000 |
Quadro K5000 |
|
系统盘 |
256GB SSD企业级 |
512GB SSD企业级 |
256GB SSD企业级 |
|
数据盘 |
7TB超级盘 |
14TB超级盘 |
800GB闪电盘 7TB超级盘 |
|
平台 |
XASUN S228PT01PBS |
XASUN S228PT01PBS |
XASUN S228PT01PBS |
|
电源 |
1200w |
1200w |
1200w |
|
显示器 |
24”图显 |
24”图显 |
24”图显 |
|
技术规格 |
|
||
|
CPU |
4352亿次/秒 |
4800亿次/秒 |
4800亿次/秒 |
|
内存带宽 |
117GB/s |
117GB/s |
117GB/s |
|
显卡 |
|
|
|
|
像素填充率 |
15GTs |
19GTs |
23GTs |
|
显存带宽 |
64GB/s |
134GB/s |
173GB/s |
|
流处理器 |
384个 |
768个 |
1536个 |
|
系统盘读 |
550MB/s |
550MB/s |
550MB/s |
|
数据盘写 |
2GB/s |
2GB/s |
2GB/s |
|
显示器 |
|
|
|
|
分辨率 |
1920*1080 |
1920*1080 |
1920*1080 |
|
色彩 |
16.7M |
10亿 |
16.7M |
|
亮度 |
300cd/m2 |
300cd/m2 |
300cd/m2 |
|
响应时间 |
6ms |
6ms |
6ms |
|
报价 |
¥88,800 |
¥115,000 |
¥175,000 |
#p#page_title#e#

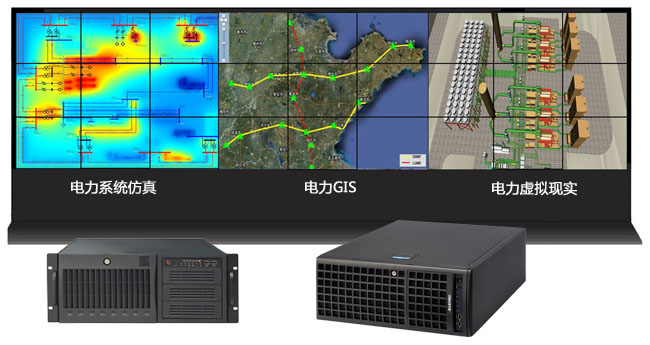

三 电力行业大屏幕监控应用解决方案
3.1电力仿真计算大屏幕显示工作站配置
基于电力电子仿真或电力系统仿真在大屏幕显示提供的完美配置方案
方案1提供2X3大屏幕拼接
方案2提供3X3大屏幕拼接
最新硬件配置推荐
|
类别 |
电子仿真类I |
电子仿真类II |
|
产品型号 |
XASUN T330 13516-S12A |
XASUN T570 23524-S15C3 |
|
CPU |
Xeon E3 1270v3 |
2*Xeon E3 2637v2 |
|
(4核3.5Gz,8MB缓存) |
(8核3.5Ghz) |
|
|
内存 |
16GB DDR3 ECC |
24GB DDR3 1866 RECC |
|
显卡 |
ATI Firepro W600 |
3*Quadro K4000 |
|
系统盘 |
256GB SSD企业级 |
512GB SSD企业级 |
|
数据盘 |
可选 |
可选 |
|
平台 |
XASUN S126PT01P7S |
XASUN S228PT01PBS |
|
电源 |
850w |
1200w |
|
显示方案 |
2X3拼接 |
3X4拼接 |
|
技术规格 |
||
|
CPU |
1120亿次/秒 |
2240亿次/秒 |
|
内存带宽 |
25GB/s |
87GB/s |
|
显卡 |
|
|
|
像素填充率 |
12GTs |
3*19GTs |
|
显存带宽 |
64GB/s |
3*134GB/s |
|
流处理器 |
512个 |
3*768个 |
|
系统盘读 |
550MB/s |
550MB/s |
|
数据盘写 |
||
|
拼接显示 |
|
|
|
最佳分辨率 |
5760*2160（2x3） |
5760*3240(3x3) |
|
色彩 |
可选 |
可选 |
|
亮度 |
可选 |
可选 |
|
响应时间 |
可选 |
可选 |
|
报价 |
¥35,000 |
¥99,900 |
3.2 电力GIS应用大屏幕显示工作站配置
基于电力GIS监控应用大屏幕显示提供的完美配置方案
方案1提供2X3大屏幕拼接
方案2提供3X3大屏幕拼接
|
类别 |
GIS应用I |
GIS应用II |
|
产品型号 |
XASUN T330 13316-S11S81RA |
XASUN EX570G 23532-S11S8SRC3 |
|
CPU |
Xeon E3 1270v3 |
2*Xeon E3 2637v2 |
|
(4核3.5Gz,8MB缓存) |
(8核3.5Ghz) |
|
|
内存 |
16GB DDR3 ECC |
32GB DDR3 1866 RECC |
|
显卡 |
ATI Firepro W600 |
3*Quadro K4000 |
|
系统盘 |
256GB SSD企业级 |
512GB SSD企业级 |
|
数据盘 |
896GB 闪电盘 |
1.79TB闪电盘 |
|
平台 |
XASUN S126PT01P7S |
XASUN S248PT01PBS |
|
电源 |
750w |
1200w |
|
显示方案 |
2X3拼接 |
3X3拼接 |
|
技术规格 |
||
|
CPU |
1120亿次/秒 |
2240亿次/秒 |
|
内存带宽 |
25GB/s |
87GB/s |
|
显卡 |
|
|
|
像素填充率 |
14GTs |
3*19GTs |
|
显存带宽 |
28GB/s |
3*134GB/s |
|
流处理器 |
192个 |
3*768个 |
|
系统盘读 |
550MB/s |
550MB/s |
|
数据盘写 |
3.5GB/s |
3.5GB/s |
|
拼接显示 |
|
|
|
最佳分辨率 |
5760*2160（2x3） |
5760*3240（3x3） |
|
色彩 |
可选 |
可选 |
|
亮度 |
可选 |
可选 |
|
响应时间 |
可选 |
可选 |
|
报价 |
¥49,990 |
¥119,000 |
3.3 电力虚拟现实大屏幕显示工作站配置
基于电力虚拟现实应用大屏幕显示提供的完美配置方案
方案1提供2X2大屏幕拼接
方案2提供3X4大屏幕拼接
|
类别 |
虚拟现实类I |
虚拟现实类II |
|
产品型号 |
XASUN H330 13316-S12C |
XASUN H330 13516-S12D3 |
|
CPU |
Intel i7 4770K |
Intel i7 4770K |
|
(4核4.2Gz,8MB缓存) |
(4核4.2Ghz,8MB缓存) |
|
|
内存 |
16GB DDR3 2400 |
16GB DDR3 2400 |
|
显卡 |
ATI W7000 4GB |
3*Quadro K5000 |
|
系统盘 |
256GB SSD企业级 |
512GB SSD企业级 |
|
数据盘 |
可选 |
可选 |
|
平台 |
XASUN S126PT01P7S |
XASUN S126PT01PBS |
|
电源 |
750w |
1200w |
|
显示方案 |
2X2拼接 |
3X4拼接 |
|
技术规格 |
||
|
CPU |
1344亿次/秒 |
1344亿次/秒 |
|
内存带宽 |
38GB/s |
38GB/s |
|
显卡 |
|
|
|
像素填充率 |
30GTs |
3*23GTs |
|
显存带宽 |
153GB/s |
3*172GB/s |
|
流处理器 |
192个 |
3*1536个 |
|
系统盘读 |
550MB/s |
550MB/s |
|
数据盘写 |
||
|
拼接显示 |
|
|
|
最佳分辨率 |
3840*2160 |
7680*3240 |
|
色彩 |
可选 |
可选 |
|
亮度 |
可选 |
可选 |
|
响应时间 |
可选 |
可选 |
|
报价 |
¥35,000 |
¥88,000 |
