大型3D设计软件CATIA-算法分析与图形工作站硬件配置

时间：2025-04-17 23:55:22 来源：UltraLAB图形工作站方案网站 人气：16361 作者：管理员

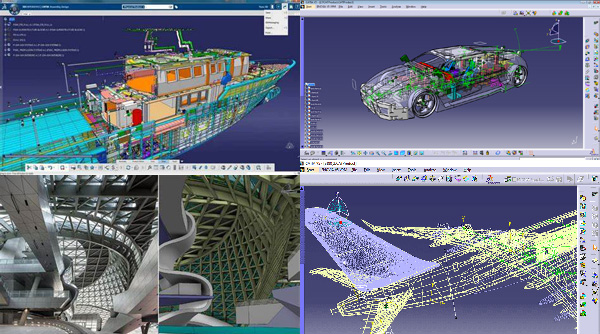

CATIA（由达索系统Dassault Systèmes开发）是一款高端三维建模与产品生命周期管理（PLM）软件，主要用于在航空航天、汽车、工业设备等复杂产品的设计与仿真。它本身并不是一个“数值计算型仿真平台”如ANSYS，而是一个CAD/CAE/CAM一体化平台。

CATIA的模块包括零件设计、曲面建模、装配设计、运动仿真、结构分析（如Generative Structural Analysis）、CFD（如流体仿真）等。每个模块可能使用不同的算法。例如，几何建模可能涉及NURBS、参数化建模，结构分析可能用有限元法（FEM），CFD可能用有限体积法（FVM），运动仿真可能用多体动力学算法。

每个模块的CPU核数优化。CAD软件通常对单核性能要求较高，因为某些操作如几何计算是单线程的。但像仿真模块（FEM、CFD）可能会支持多核并行计算。例如，结构分析求解器可能支持多核，但核数优化可能有限，比如推荐8-16核。运动仿真可能并行度低，而渲染或生成代码可能用更多核。

关于GPU，CAD软件利用GPU进行图形渲染和实时可视化，如OpenGL或DirectX。

内存容量方面，复杂装配体需要大内存，尤其是处理大型模型时，如数万个零件可能需要32GB以上。仿真模块如FEM求解器对内存需求高，取决于网格规模，百万网格可能需要数十GB。

硬盘方面，大模型文件需要高速SSD，IO要求高，尤其是在加载和保存时

CATIA 主要模块与核心算法

模块	功能	使用的核心算法	GPU 加速支持	并行支持
Part Design / Assembly Design	零部件建模、装配	参数化建模，布尔运算，特征建模	图形渲染支持 GPU	单线程为主，部分后台计算多线程
Generative Shape Design (GSD)	曲面建模	曲面拟合、Bezier/NURBS、B-Rep 拓扑算法	显示渲染 GPU	非并行，复杂模型构建时间主要受单核性能影响
Kinematics / DMU Kinematics	装配运动仿真	几何约束求解、运动链解析	不支持	单线程为主
CATIA Analysis（原 GPS / GAS）	结构有限元分析	FEM，线性静力/热分析	不支持	支持多核 4~16核较优
Imagine & Shape / FreeStyle	快速曲面建模	Sub-D、NURBS、自由曲面算法	支持	显卡越强，响应越快
Generative Design / 3DEXPERIENCE Platform	拓扑优化、基于 AI 的建模辅助	拓扑优化（基于 Abaqus）、增材制造仿真	部分云端GPU	云并行（SaaS部署）
CATIA Machining (CAM)	数控编程、刀具路径	路径规划、刀具碰撞检测、偏移曲面	支持	局部并行，如自动刀路计算
Generative Design / 3DEXPERIENCE Platform	拓扑优化、基于 AI 的建模辅助	拓扑优化（基于 Abaqus）、增材制造仿真	部分云端 GPU	云并行（SaaS部署）
CATIA Machining (CAM)	数控编程、刀具路径	路径规划、刀具碰撞检测、偏移曲面	支持	局部并行，如自动刀路计算

多核CPU与GPU性能建议

CATIA是以“交互建模”和“轻量仿真”为主的集成平台，其CPU/GPU的瓶颈分布如下：

1. CPU并行性分析

功能	并行性	最佳 CPU 核心数建议
CAD建模/装配	低（主要是单核性能）	高主频4~8核如Intel i7/i9，AMD Ryzen
FEM 分析（Analysis模块）	中等并行（FEM求解）	8~16 核最优 (太多收益递减)
拓扑优化/3DExp平台	高并行（依赖云端）	本地计算时16~32核

多数交互操作，如建模、装配、曲面设计、草图编辑是串行的，因此CPU主频高比多核更重要。

2. GPU加速建议

CATIA 的GPU用于图形渲染加速（OpenGL），而非物理计算。建议使用专业显卡：

推荐 GPU：

NVIDIA RTX A2000/A4000/A6000/4000Ada/5000Ada/6000Ada

用途：

快速渲染、模型旋转/缩放不卡顿
自由曲面编辑、复杂装配可视化流畅

3.内存与硬盘/IO需求

类型	建议配置	说明
内存	≥32GB（中小型项目） ≥64GB（大型装配）	装配体、自由曲面建模越多，占用越高；拓扑优化更大
硬盘	SSD ≥1TB （推荐 NVMe）	建模历史、缓存多，推荐快速读取加快文件加载
I/O 性能	中等	建模期间主要为缓存读写，渲染期间较少 I/O
显存(GPU)	≥8GB（专业项目）	多视口、高清纹理、大装配依赖显存

总结配置建议

项目	配置建议
CPU	高主频（≥4.0GHz），6~16 核，如 i9-13900K、Ryzen 9 7950X
GPU	NVIDIA RTX A4000/A6000，或 GeForce RTX 4080/4090
内存	≥64 GB（推荐 ECC 支持）
硬盘	NVMe SSD ≥1TB，另配机械盘用于项目归档
显示器	≥2K 分辨率，色彩还原度高的设计类面板
