尖端半导体设计、算法、软件工具，及工作站/服务器集群硬件配置推荐

尖端半导体设计（先进制程IC设计）通常涵盖从器件结构创新到完整SoC系统落地的全链条研究，涉及算法、EDA软件和硬件配置都有极高要求。

我给你分成四部分说明：研究方向 → 核心算法 → 软件工具 → 硬件配置建议。

1. 主要研究方向

1. 器件与工艺级设计
• 新型晶体管结构（GAA-FET、CFET、纳米片等）
• 新材料（2D材料、SiGe、InGaAs、氧化物半导体等）
• 先进制程工艺优化（2nm、3nm、EUV光刻工艺等）
2. 电路级设计
• 高速、高密度逻辑单元设计（标准单元库开发）
• 高性能模拟/混合信号电路（ADC/DAC、PLL、SerDes）
• 低功耗架构设计与优化
3. 系统级SoC/Chiplet设计
• 异构集成（CPU+GPU+AI加速器+DSP）
• Chiplet互连（UCIe、BoW、AIB等）
• 片上网络（NoC）与功耗/时序优化
4. 验证与后端优化
• 物理设计（布局布线、寄生提取、时序收敛）
• 功耗/温度/信号完整性分析
• 先进封装（2.5D/3D IC、Fan-out、CoWoS、InFO）

2. 涉及的核心算法

尖端半导体设计是一个高度依赖自动化设计工具（EDA）和复杂算法的领域。计算环节复杂，算法可分为以下几类：

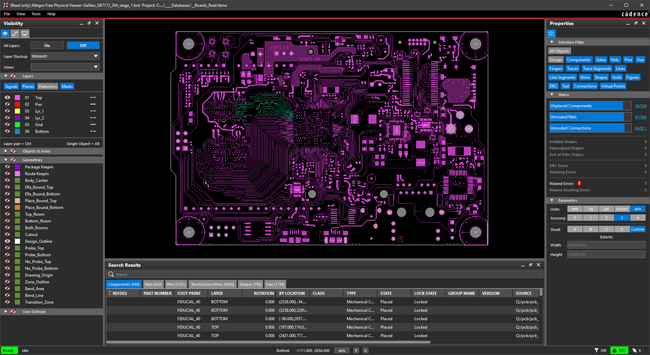

3. 常用软件（EDA工具链）

EDA（Electronic Design Automation）工具是半导体设计的“大脑”，主要由三家公司主导：

4. 硬件配置推荐

高端半导体设计平台通常分为设计工作站和集群服务器两类。

（1）  高端IC设计工作站

单机用，适合RTL开发、验证、小规模P&R，一个用于尖端半导体设计的工作站，其配置通常远超普通家用电脑，更接近于小型服务器。

• CPU：AMD Ryzen Threadripper 7970X（32核5GHz超频）

或 Intel Xeon w7-2495X（24核4.8GHz）

• 内存：512 GB~1TB DDR5 ECC（物理设计阶段内存需求极高）
• 存储：系统盘 4TB NVMe SSD（≥7GB/s）；

数据盘 企业级 NVMe SSD 阵列（≥10TB，≥6GB/s）

• GPU：NVIDIA RTX 6000 Ada（部分EDA GUI/AI加速）
• 网络：10–25 GbE
• OS：RHEL / CentOS / Rocky Linux（与EDA工具兼容）

（2）  EDA集群服务器

适合大规模并行仿真、时序分析、RC提取

• 计算节点：
• CPU：双路AMD EPYC 9755 / Intel Xeon 6767P
• 内存：1~3TB DDR5 ECC
• 存储：本地 NVMe SSD（≥3.2TB，≥6 GB/s）
• 并行加速：支持EDA多核并行（IC Compiler II、Innovus）
• 网络：100 Gbps InfiniBand（低延迟，方便分布式P&R、STA）
• 调度系统：Slurm / LSF
• 存储：90TB以上闪存阵列

史上最强大的--EDA/IC芯片/集成电路设计计算服务器存储集群配置方案

https://www.xasun.com/article/112/2799.html

科研团队计算利器2---自动化设计EDA计算平台配置推荐25v1

https://www.xasun.com/news/html/?2528.html

对于不同规模的半导体设计任务，可根据具体需求调整硬件配置，复杂任务建议采用多核并行计算和GPU加速相结合的方式，以提高整体计算效率。
